Wirtualne spawanie – symulator spawalniczy WELDTRAINER
W Laboratorium Spawalnictwa Katedry Odlewnictwa i Spawalnictwa na Wydziale Budowy Maszyn i Lotnictwa zostało uruchomione nowe stanowisko do realizacji zajęć dydaktycznych wyposażone w symulator spawalniczy. Symulator spawalniczy WELDTRAINER jest oparty na technologii wirtualnej rzeczywistości (VR – Virtual Reality).
Kierownik Katedry Odlewnictwa i Spawalnictwa dr hab. inż. Marek Mróz, prof. PRz podkreślił, że zakup symulatora spawalniczego i utworzenie nowoczesnego stanowiska do wirtualnej nauki spawania jest niezwykle przydatny do realizacji zajęć ze spawalnictwa, w procesie kształcenia studentów wszystkich kierunków i specjalności prowadzonych na Wydziale Budowy Maszyn i Lotnictwa, a zwłaszcza na specjalności inżynieria spawalnictwa.
Opis stanowiska

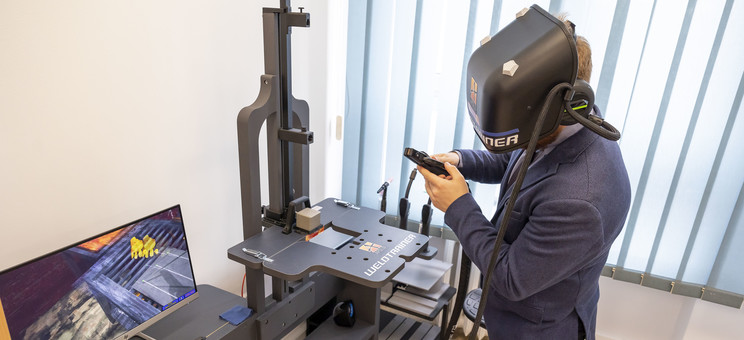

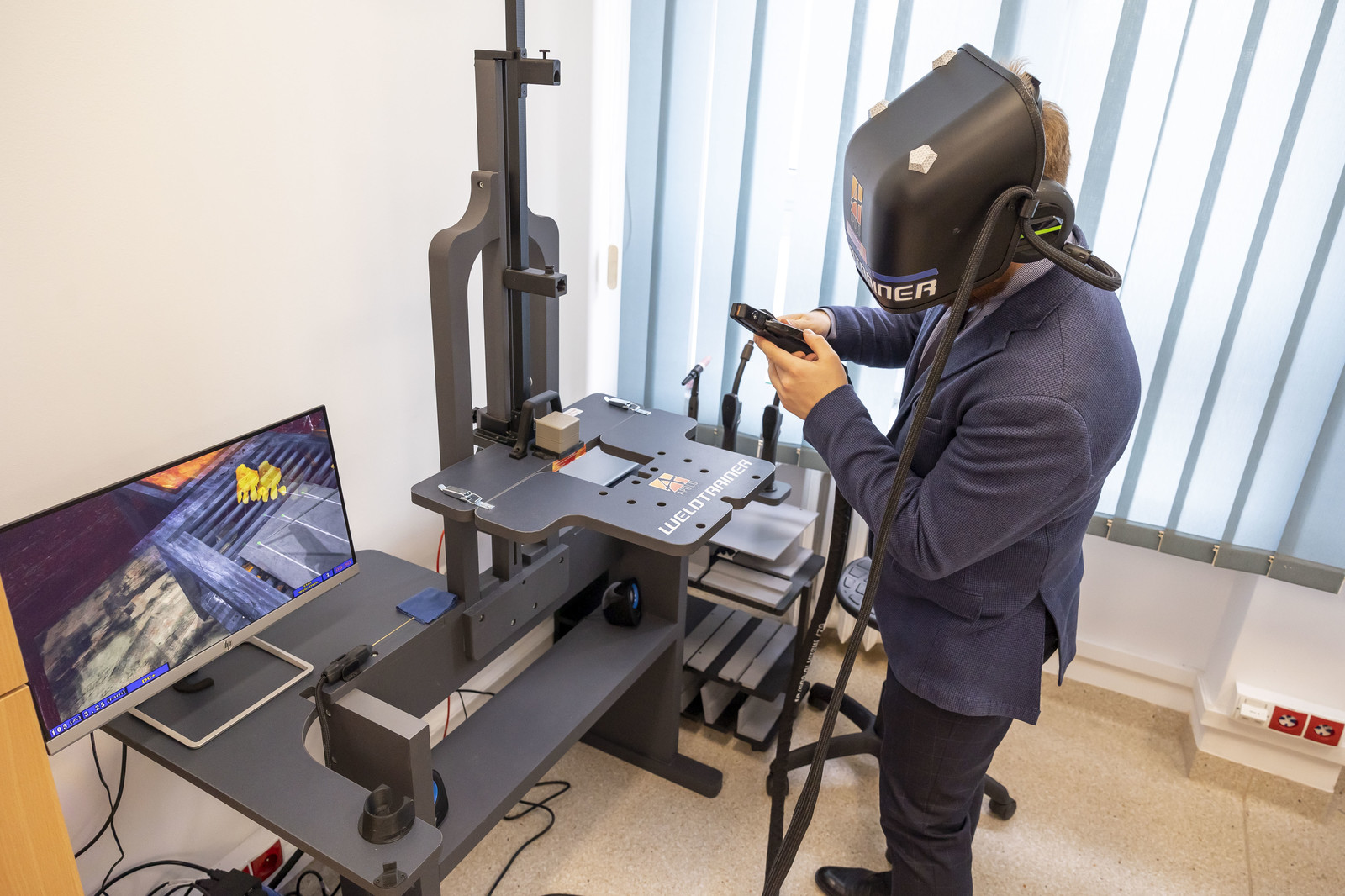

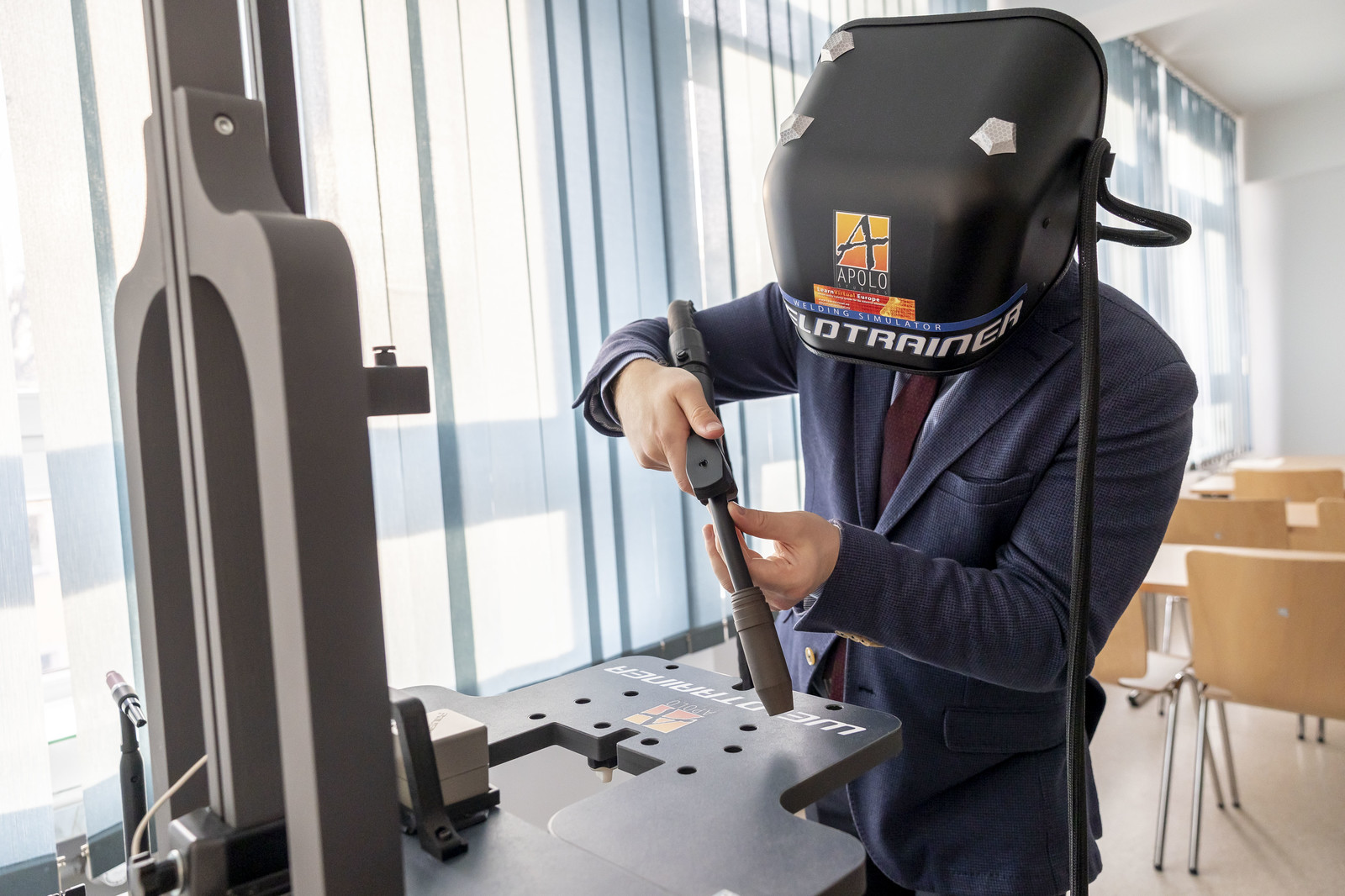

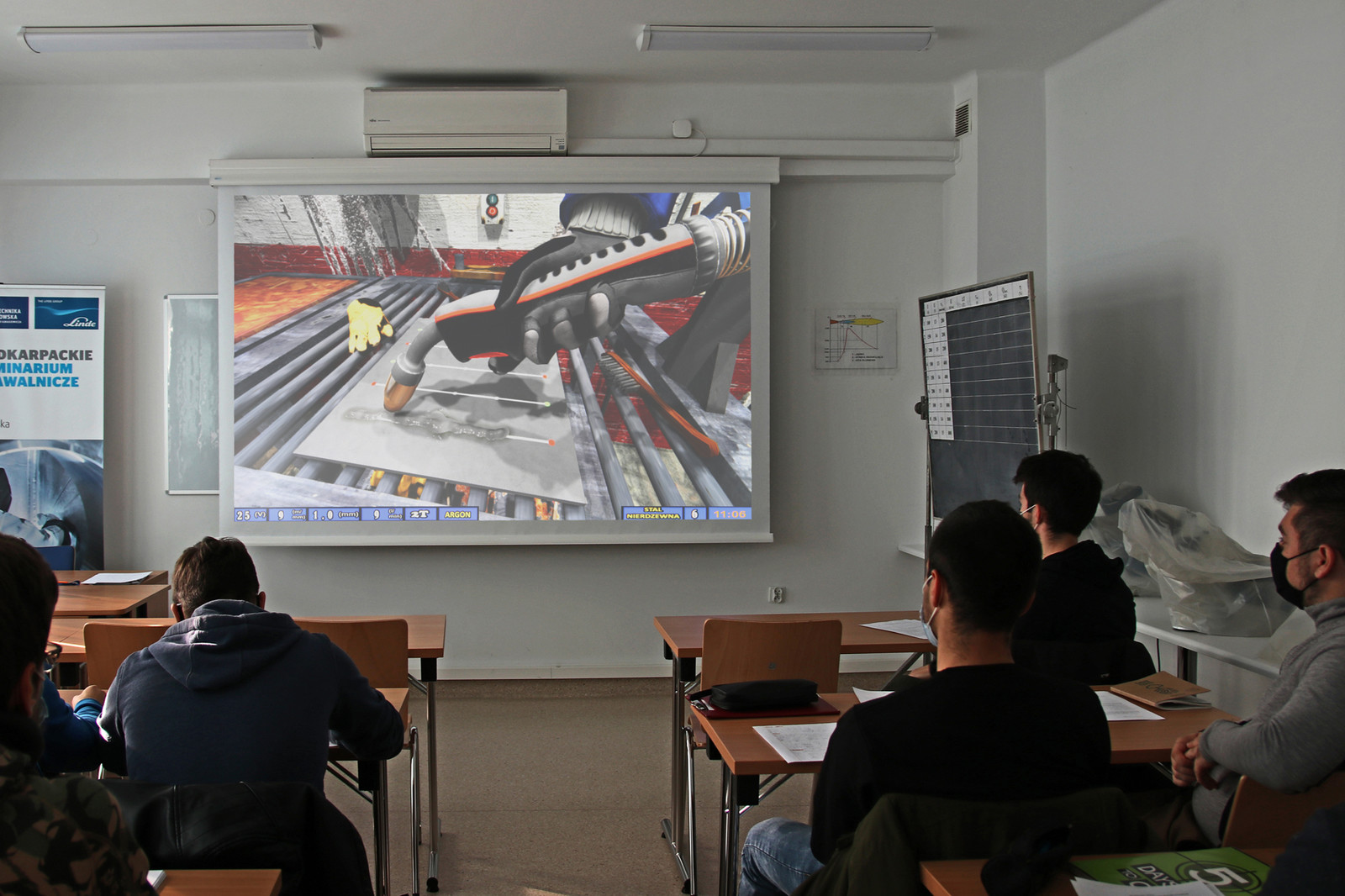

Symulator spawalniczy WELDTRAINER jest oparty na technologii wirtualnej rzeczywistości (VR – Virtual Reality). Jest bezpiecznym narzędziem umożliwiającym śledzenie postępu procesu spawania nie tylko operatorowi uchwytu spawalniczego, ale również pozostałym uczestnikom zajęć, którzy mogą obserwować ten proces na ekranie rzutnika. Umożliwia naukę spawania metodami SMAW, GMAW, GTAW, FCAW-G oraz FCAW-S. Spawane materiały to: stal węglowa, stal nierdzewna, aluminium, miedź. Proces spawania może być prowadzony w atmosferze argonu, helu, dwutlenku węgla lub ich mieszanek. Każda metoda ma możliwość konfiguracji parametrów spawania i wyboru ręki dominującej. Dzięki dołączonemu zestawowi próbek do ćwiczeń, studenci będą się mogli szkolić w zakresie wykonywania złączy doczołowych, kątowych, przylgowych i rurowych.
Podczas symulacji spawania prowadzona jest kontrola błędów w czasie rzeczywistym. Odległość, kąt pochylenia i prędkość przesuwu palnika są na bieżąco wyświetlane użytkownikowi. Na końcu każdego przejścia spawalniczego symulator tworzy raport telemetryczny, w którym wyświetla procentowe wartości poprawności dla każdego kontrolowanego parametru. Wykonuje również analizy porowatości, wtopienia i odprysków każdego przebiegu. Ponadto każde ćwiczenie jest rejestrowane, co umożliwia interaktywny przegląd 3D każdego wykonanego ćwiczenia.
Wykorzystanie symulatora spawalniczego eliminuje ryzyko niekorzystnego oddziaływania zjawisk i czynników występujących w trakcie spawania, takich jak: promieniowanie cieplne i świetlne źródła ciepła, kontakt z gazami i iskrami powstającymi w trakcie spawania. Symulator znacznie skraca czas szkolenia oraz eliminuje konieczność użycia materiałów spawalniczych.
